Für Spezialisten

Unsere Sonderauswuchtmaschine – Ihre Lösung für große Rotoren bis Ø 800 mm

Basierend auf der bewährten Tool Dynamic Auswuchttechnik bietet die Tool Dynamic TD 800 die Grundlage zum Auswuchten von großen Rotoren aller Art. Ob Lagerringe, Schleifscheiben oder Turbinenräder. Mit maßgeschneiderten Spannadaptern wuchten Sie ihre Rotoren auf gewohnt einfache und schnelle Weise.

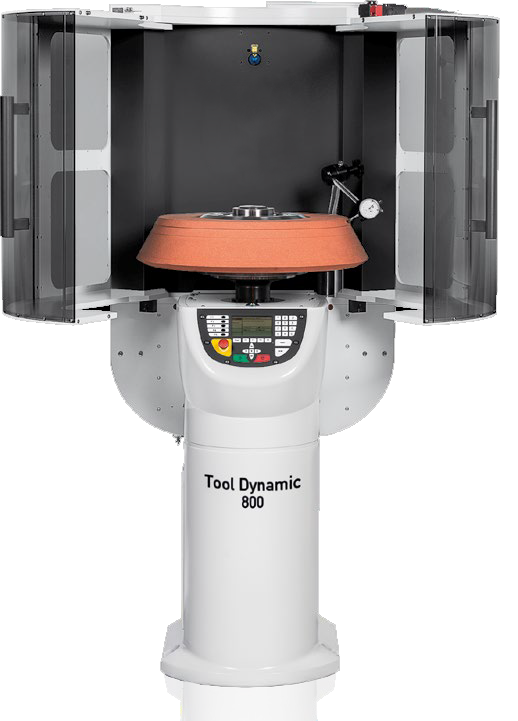

Die geteilte Schutzhaube der TD 800 öffnet sich zur Seite. Somit ist der Rotor von oben zugänglich und schwere Teile können mit einem Kran bewegt werden.

Leistungsbeschreibung Tool Dynamic TD 800

Schwingungsoptimierter Unterbau

Unterbau aus Polymerbeton

Bedienung

Bedienung erfolgt menügeführt über ein benutzerfreundliches Display

Optische Eindrehhilfe

Anzeige der Winkelposition der Spindel auf Display

Lasermarkierung

Zeigt Unwucht- und Korrekturposition mit einem Laser an

Etikett drucken

Auswuchtergebnis auf Klebeetikett drucken

Radial bohren

Unwucht beseitigen durch radiales Bohren

Software zum Ausgleich mit Auswuchtringen

Auswuchten mit Drehringen oder Nutensteinen

Umschlagwuchten

Ausgleich von Messfehlern mit Umschlagwuchten (2 Messläufe, Umschlagwinkel 180°)

Auswuchten mit Spindelkompensation

Schnelles und genaues Auswuchten von Wiederholteilen (1 Messlauf)

Auswuchten in 1 Ebene

Zum Messen und Ausgleichen der Unwucht in 1 Ebene (statisch)

Auswuchten in 2 Ebenen

Zum Messen und Ausgleichen der Unwucht in 2 Ebenen

Festortausgleich

Ermöglicht das Auswuchten an vorgegebenen Stellen, z. B. mit Hilfe von Wuchtschrauben

Automatisches Eindrehen

Dreht die Spindel auf Knopfdruck auf die gewünschte Winkelposition – erleichtert exakte Positionierung der Spindel

Schubladenschrank für Zubehör

Aufbewahrungsmöglichkeit mit zwei ausziehbaren Schüben für Wuchtadapter und weiteres Zubehör

Fräsprogramm

Das Fräsprogramm erlaubt das Korrigieren der Unwucht durch Fräsen

Auswuchtsoftware TDC 4.0

Neue Software mit optimiertem User-Interface und Touchscreen-Bedienung

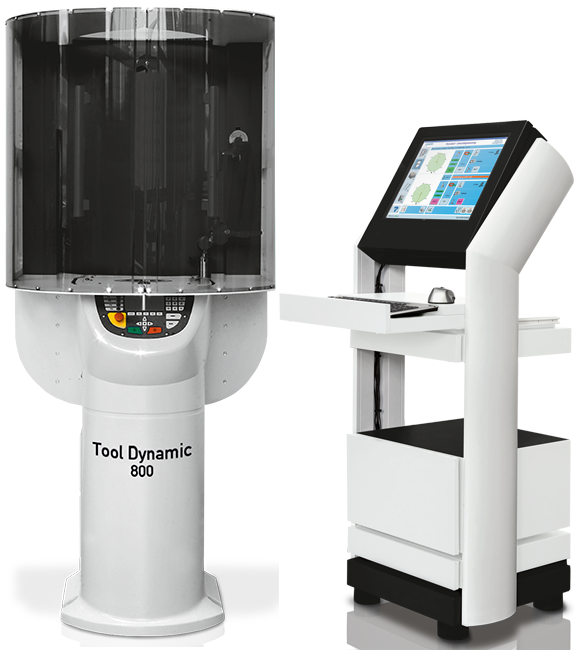

Control Terminal inkl. Touchscreen

Bedienpult zur Unterbringung von Touchscreen, Tastatur, Maus, Drucker und weiterem Zubehör (nur in Verbindung mit Auswuchtsoftware TDC 4.0)

Deutsch/English/Français/Italiano/Español

Sprachen für Benutzeroberfläche

Technische Daten TD 800

Abmessungen /BxHxT) [mm]2000 × 1950 × 1020
Gewicht [kg]600
Spindeldrehzahl [U/min]100-1100
Messgenauigkeit [gmm]< 0,5
Stromversorgung [V/Hz]230/50-60
Leistungsaufnahme [kW]1,0
Druckluft [bar]5-6
max. Werkzeuglänge [mm]750
max. Werkzeugdurchmesser [mm]800
max. Werkzeuggewicht [kg]110
Tool Dynamic TD 800
